商品詳細

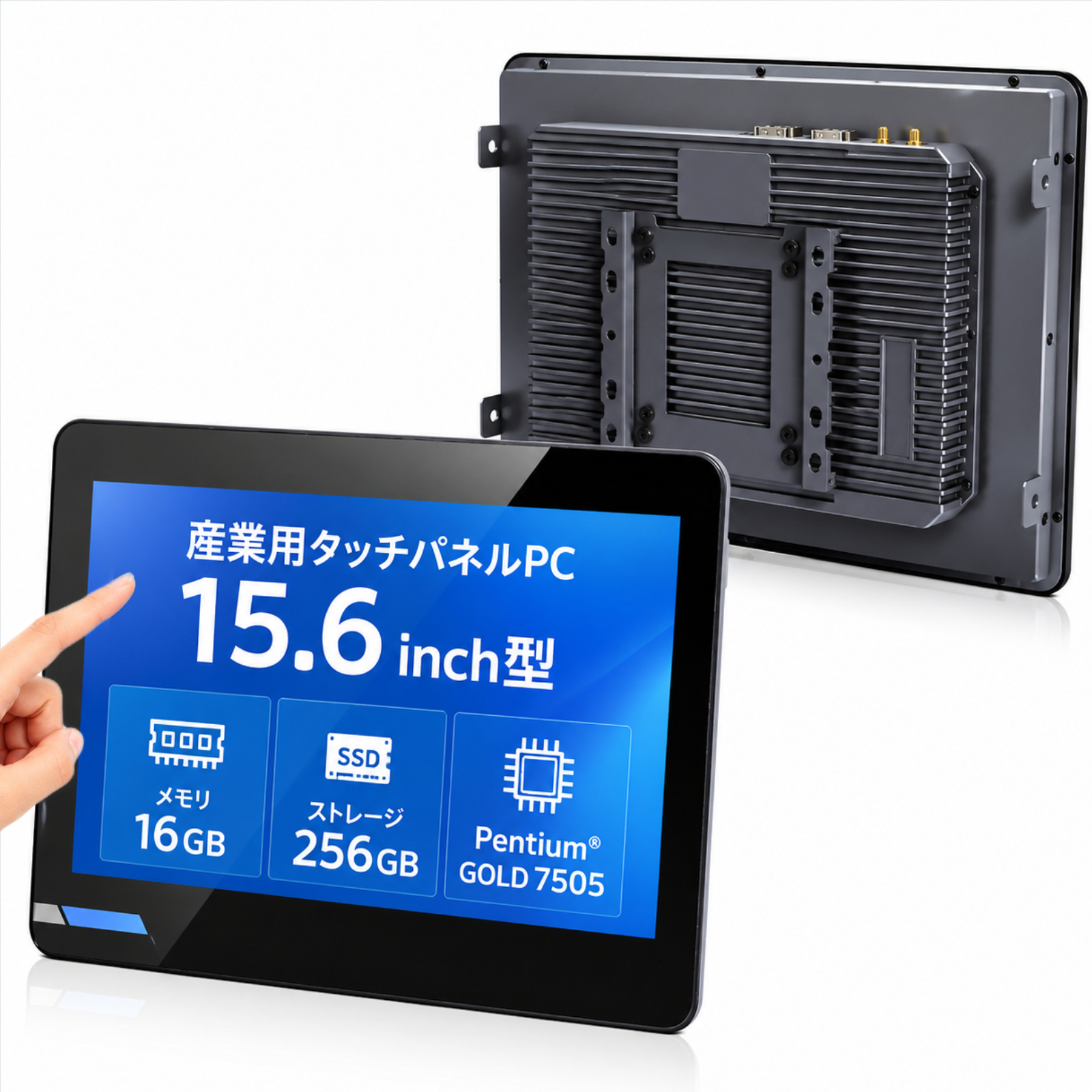

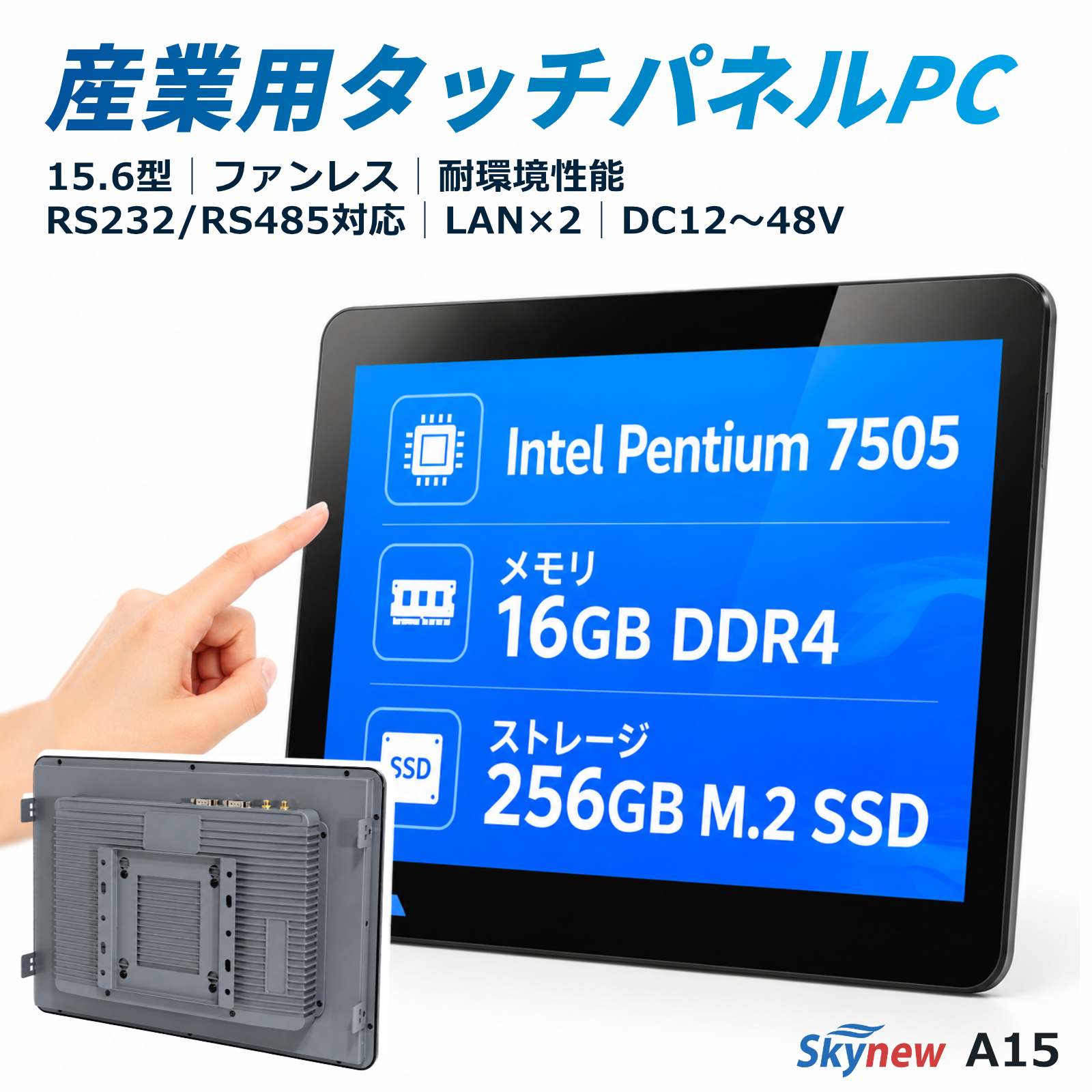

Skynew A15は、生産設備のHMI操作、PLC・シリアル機器の監視、倉庫・物流端末、無人受付、セルフサービス、KIOSKなどを想定した15.6型産業用タッチパネルPCです。15.6型フルHDタッチディスプレイ、演算部、通信・映像・電源インターフェースを一体化し、表示・入力・演算・通信を1台に集約しています。

開発目的

本製品は、産業オートメーション、EMS（電子機器受託製造サービス）、KIOSK、セルフサービス端末など、産業・業務用途における多様なシステム構成へ柔軟に対応することを目的として開発されました。

ディスプレイ、タッチ入力、コンピューター、各種インターフェースを一体化することで、設置スペースの削減、配線の簡素化、設備組み込みの効率化を図ります。

冷却ファンを使用しないファンレス構造と、組み込み設置・専用背面ブラケット取付への対応により、設備監視・操作端末、受付・案内端末、KIOSK端末など、幅広い現場への導入を想定しています。

製品の特長

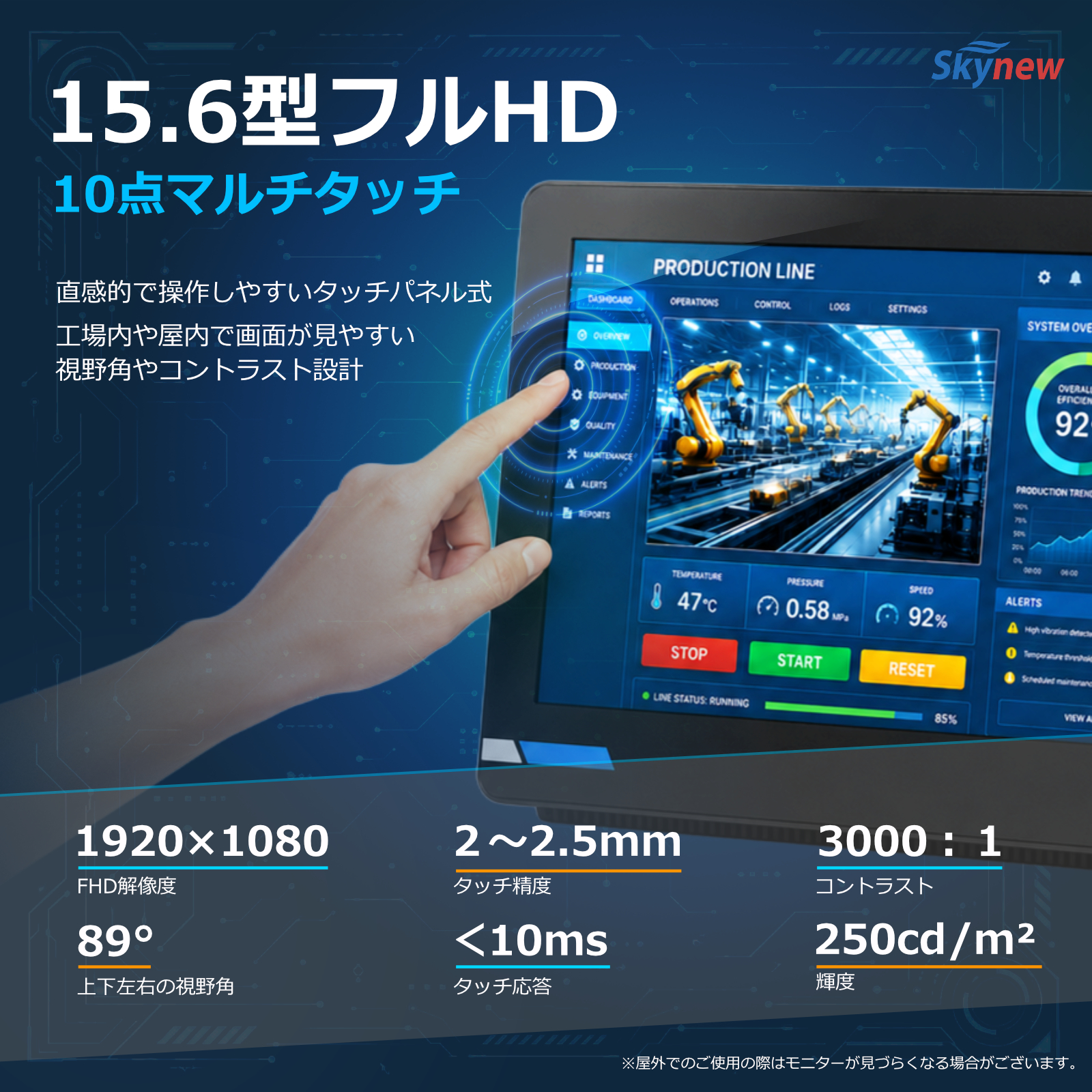

1．15.6型フルHD・10点マルチタッチ

15.6型a-Si TFT液晶に、1920×1080のフルHD解像度と静電容量式10点マルチタッチパネルを採用しています。視野角は左右各89°・上下各89°、輝度は250cd/m²、コントラスト比は3000:1です。タッチ精度は2～2.5mm、応答時間は10ms未満で、設備操作、情報入力、画面メニューの選択を直感的に行えます。

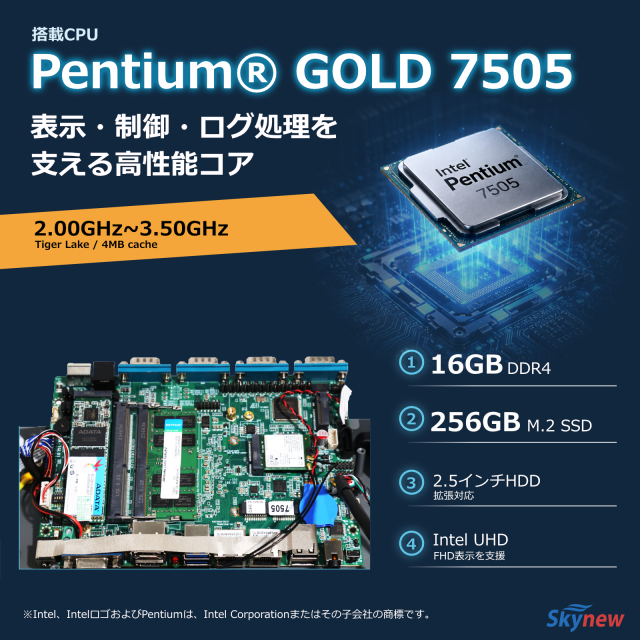

2．Intel Pentium Gold 7505搭載

Intel Pentium Gold 7505（2.00～3.50GHz、4MB Intel Smart Cache）を搭載しています。Tiger LakeアーキテクチャとIntel UHD Graphicsにより、設備監視、業務アプリケーション、KIOSK表示などの端末用途に対応します。

3．標準16GBメモリ・256GB M.2 SATA SSD

16GB DDR4 SO-DIMM×1と256GB M.2 2280 SATA SSDを標準搭載しています。メモリスロットは2基あり、標準構成では1基を空きスロットとして確保しています。メーカー仕様値では最大64GBまで対応します。また、2.5インチHDD／SSDの増設にも対応します。

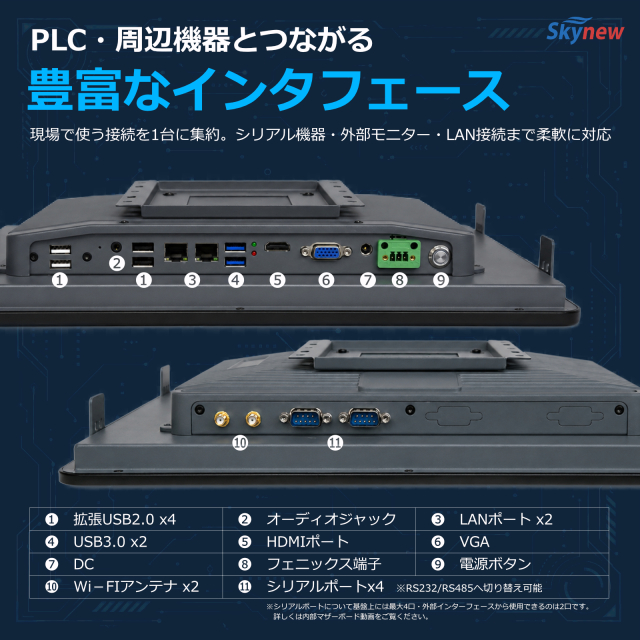

4．産業機器との接続に対応するインターフェース

USB2.0×4、USB3.0×2、RJ45 LAN×2、HDMI×1、VGA×1、DB9シリアル（外部インターフェース）×2、3.5mm音声端子×1、DCジャック×1、3ピンフェニックス端子×1を備えています。マザーボード上にはDB9シリアルポートを合計4口搭載し、そのうち2口を外部インターフェースとして利用できます。残り2口は筐体内部にあり、外部からは使用できません。全4ポートはRS232/RS485の切り替えが可能です。

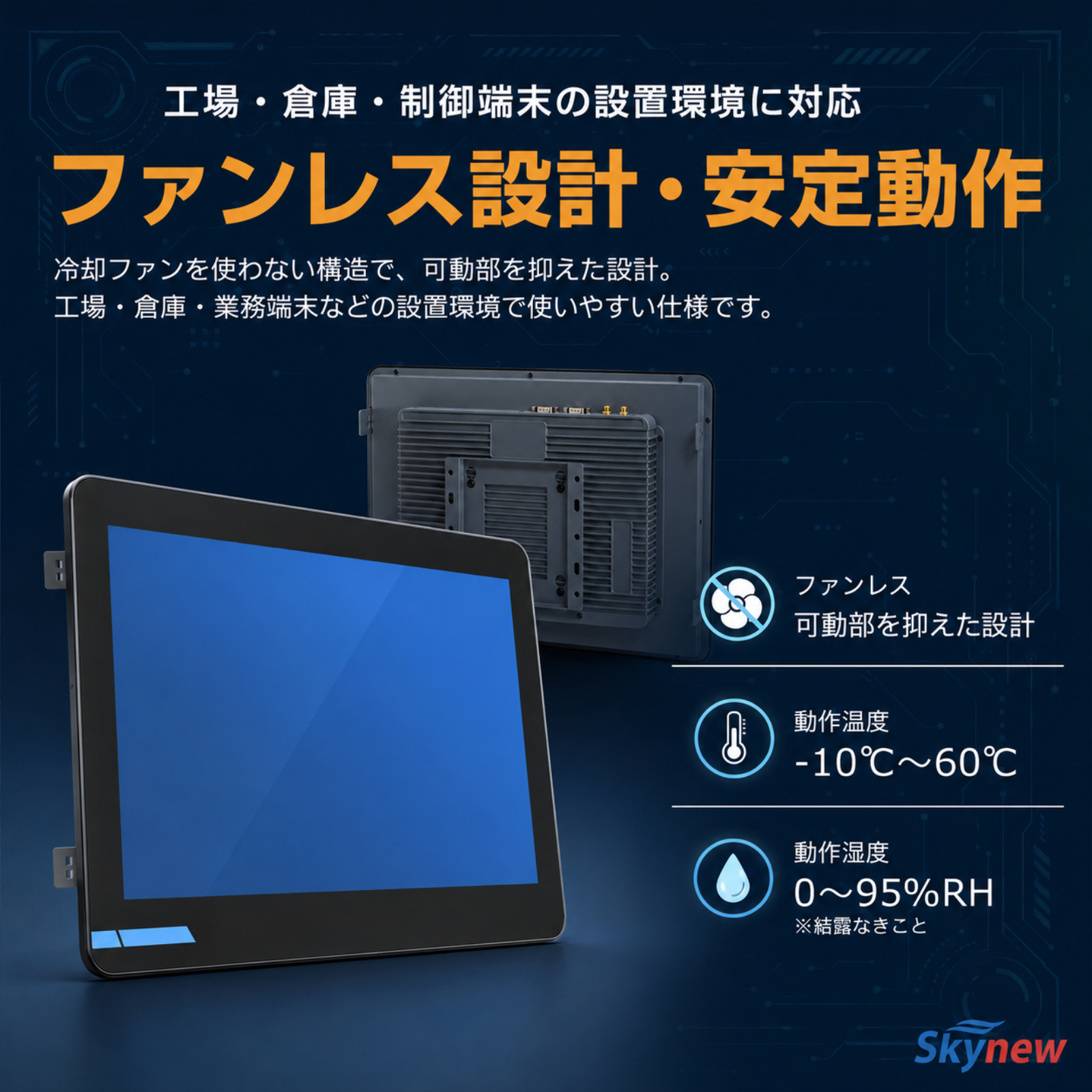

5．ファンレス構造・広い動作温度範囲

冷却ファンを使用しないファンレス構造により、ファンによる動作音を抑え、回転部品を減らしています。動作温度は-10～60℃、保存温度は-20～70℃、相対湿度は0～95%RH（結露なきこと）です。なお、防塵・防水性能（IP等級）を保証するものではありません。屋内・結露なき環境で使用してください。

6．2系統のDC入力・複数の設置方法

ACアダプター使用時の出力はDC12V/7A、3ピンフェニックス端子使用時はDC12～24Vです。電源端子はDCジャック×1と3ピンフェニックス端子×1を備えています。

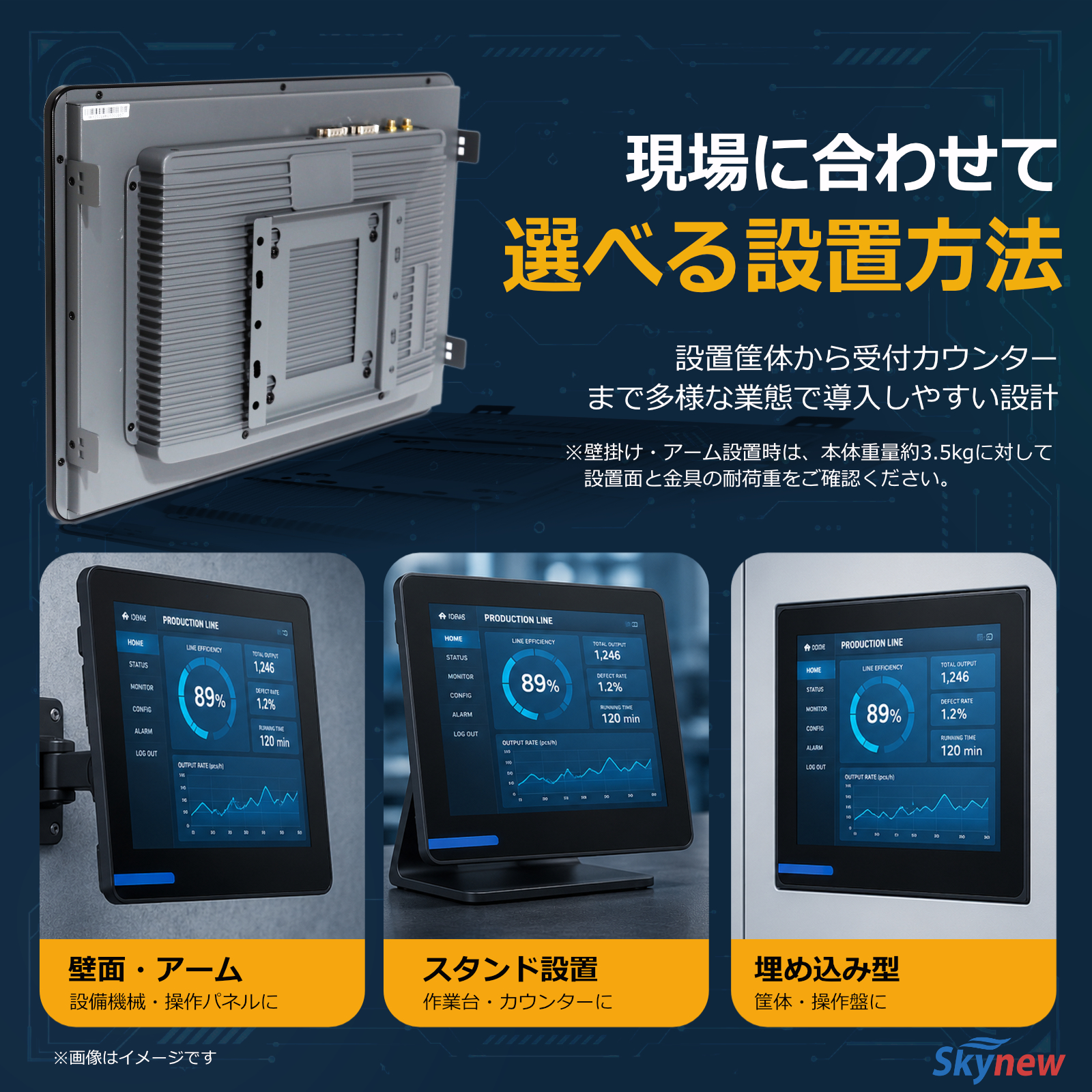

操作盤や筐体への組み込み設置と、専用背面ブラケットによる取付に対応します。外形寸法は約391×276×52.3mm、パネルカット参考寸法は約369.1×256.7mmです。

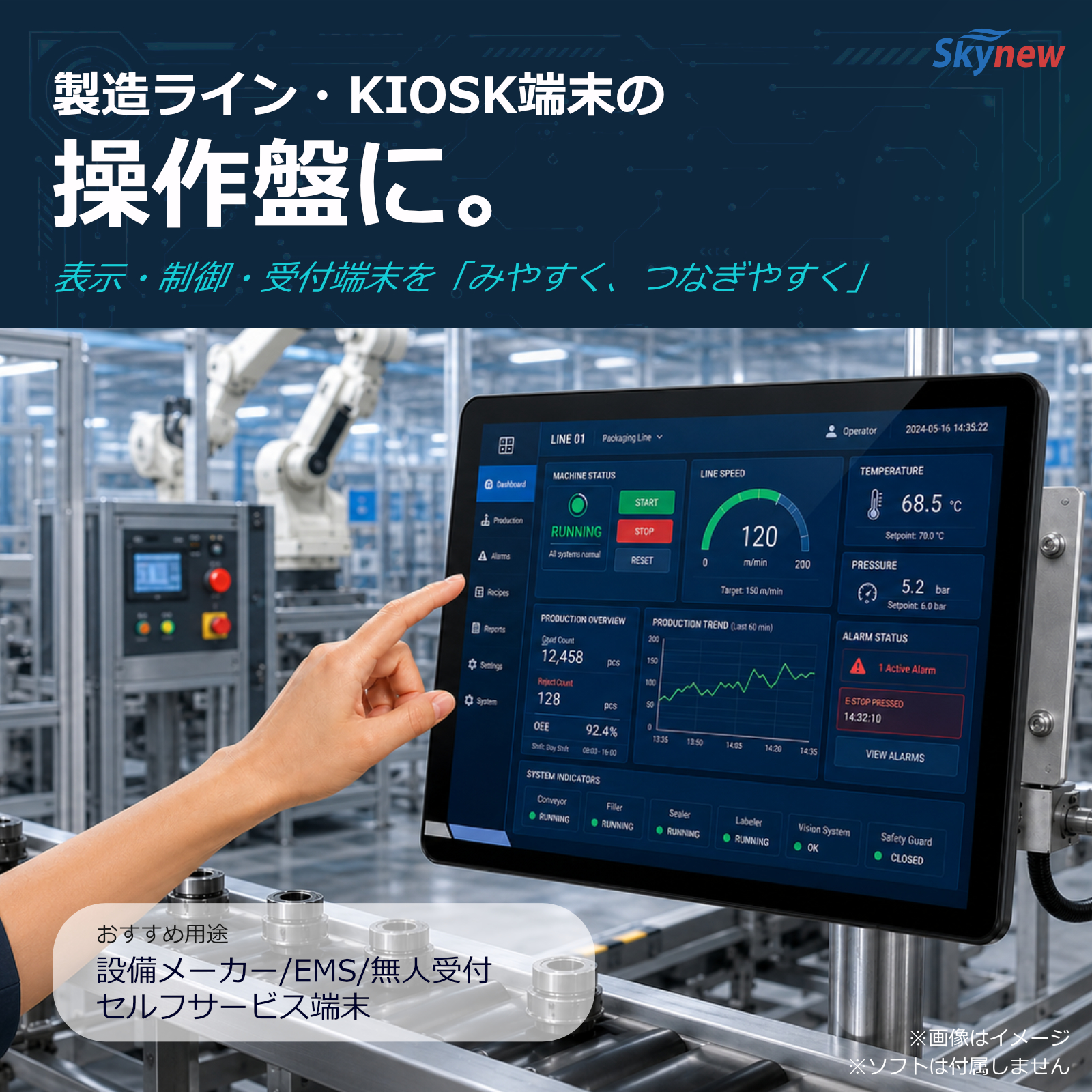

主な用途

• 産業オートメーション・設備操作端末
• PLC・シリアル機器の監視／制御端末
• EMS関連端末
• 生産設備の監視・情報表示
• 倉庫・物流端末
• KIOSK・案内端末
• 受付・セルフサービス端末
• POS・業務用タッチ端末

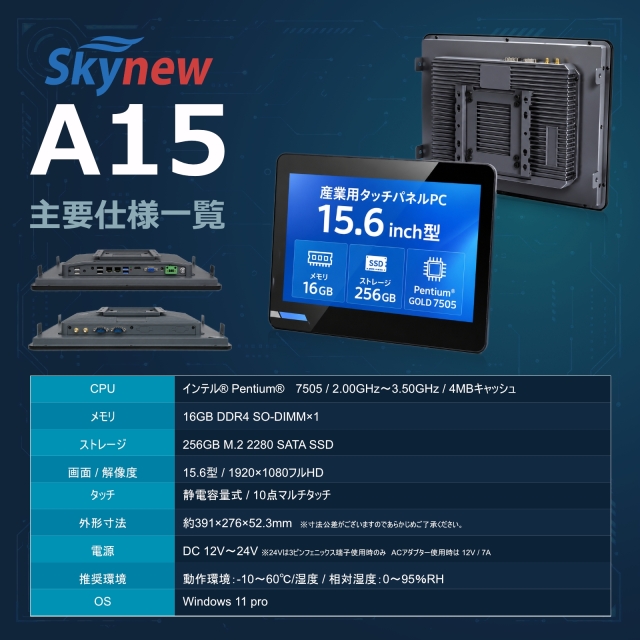

商品スペック

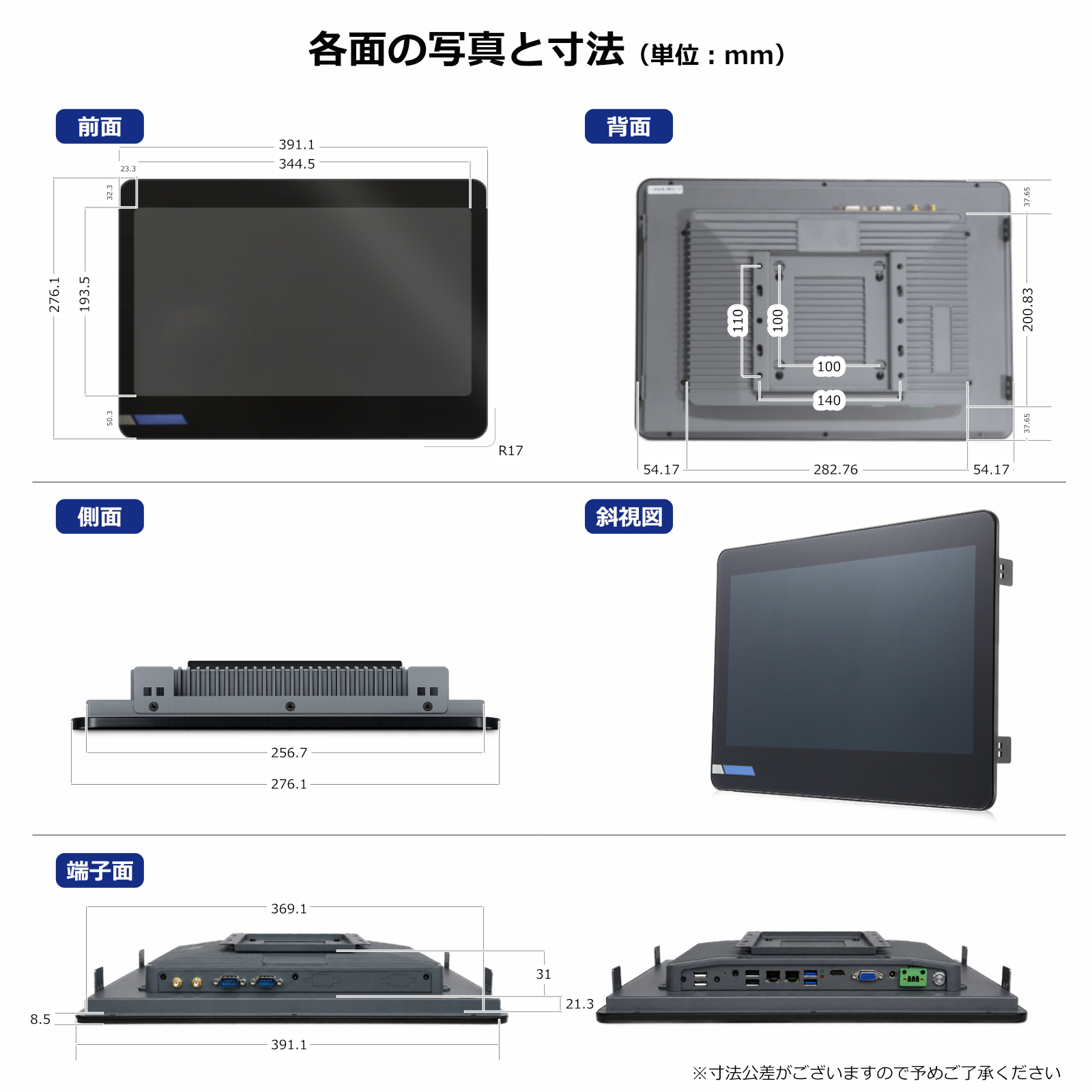

寸法・組み込み時の注意

外形寸法は約391×276×52.3mm、パネルカット参考寸法は約369.1×256.7mmです。これらは設計検討用の参考値です。

組み込み加工には、量産仕様に対応した承認済みの外形・開口寸法図を使用し、図面に記載された公差、対応板厚、固定金具、ねじ仕様、突起物、ケーブルの引き回し、放熱空間に従ってください。商品実物または手採寸値だけを基準に開口加工を行わないでください。

ご購入・導入前の確認事項

• パネルカット寸法は設計検討用の参考値です。組み込み加工には、量産仕様に対応した承認済みの外形・開口寸法図を使用してください。
• 屋内・結露なき環境で、動作温度-10～60℃、相対湿度0～95%RHの範囲内で使用してください。

よくあるご質問

Q．メモリとSSDの標準構成は？

A．16GB DDR4 SO-DIMM×1と256GB M.2 2280 SATA SSDを搭載しています。メモリスロットは2基で、標準構成では1基が空いています。

Q．メモリは増設できますか？

A．メモリスロットは2基で、メーカー仕様値では最大64GBまで対応します。

Q．RS485は利用できますか？

A．DB9シリアルポートは合計4口です。外部から利用できるのは2口で、残り2口は筐体内部にあります。全4ポートはRS232/RS485の切り替えが可能です。

Q．電源仕様は？

A．ACアダプター使用時の出力はDC12V/7A、3ピンフェニックス端子使用時はDC12～24Vです。DCジャック×1と3ピンフェニックス端子×1を備えています。

Q．どのように設置できますか？

A．操作盤などへの組み込み設置と、専用背面ブラケットによる取付に対応します。組み込み加工には承認済みの外形・開口寸法図を使用してください。

Q．搭載OSは？

A．A15はWindows 11 Pro 64bit、A15-IOTはWindows 11 IoT Enterprise LTSC 2024を搭載しています。

商品動画

BIOS設定方法

マザーボード

※本動画は内部構造を紹介する参考映像です。
基板上の端子・機能と、外部から利用できるインターフェースは異なる場合がありますのでご注意ください。
