開発目的

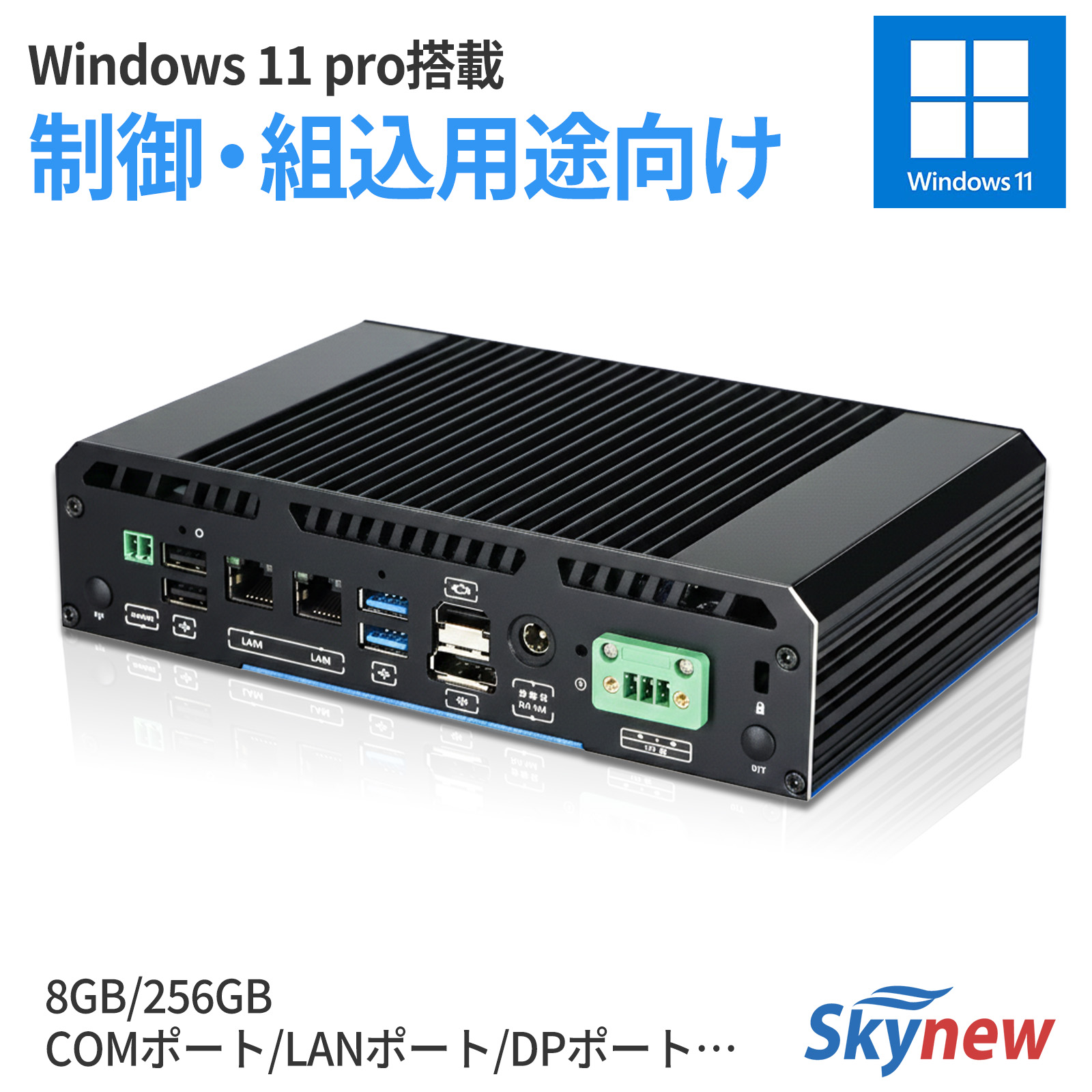

本機種は、従来の S3 ファンレス小型PC をベースに機能強化を行ったアップグレードモデルです。

主な進化ポイント
1．デュアル映像出力対応
従来モデルと同様に
・HDMI
・DisplayPort（DP）
の2系統を搭載しており、マルチディスプレイ構成やデジタルサイネージ用途に対応可能です。

2．デュアルLANによるネットワーク管理の強化
S3 は有線LANが1ポートのみでしたが、本機種では 有線LANを2ポート搭載。
外部ネットワークと内部管理ネットワークの分離、機器直結、ネットワーク冗長化など、産業用途に適したネットワーク構成が可能です。

3．外部電源スイッチ用 2PIN 端子を追加
ユーザーが外部スイッチや制御装置から電源ON/OFFを行えるよう、2PINの外部電源スイッチ端子を新たに搭載しました。

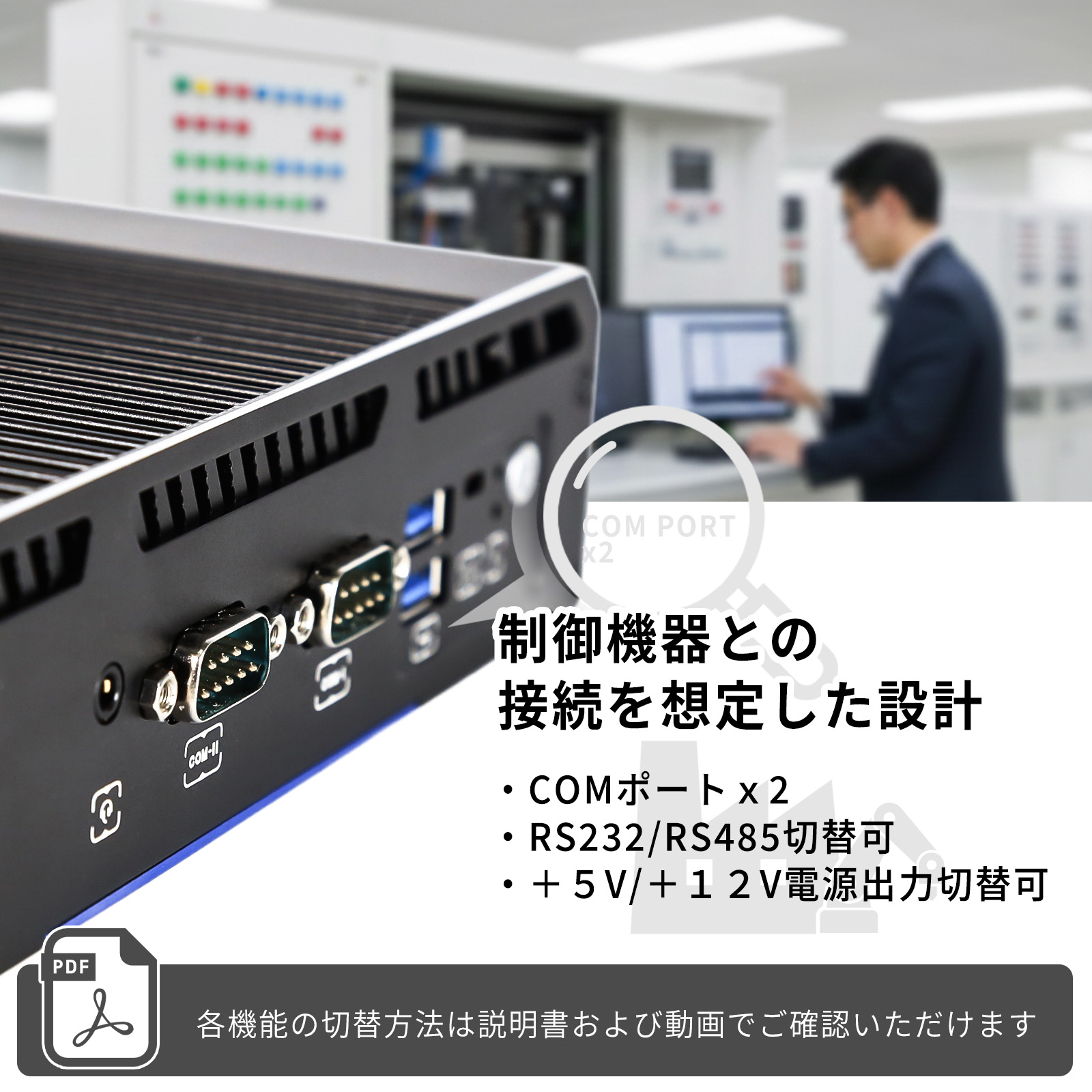

4．COMポートの増設と規格切替対応
COMポートを2ポートを搭載。
各COMポートは RS-232 / RS-485 をジャンパーで切替可能で、より幅広い産業機器や通信規格に対応します。

5．12V 3Pin フェニックス端子による電源入力対応
外部電源を直接接続できる 12V 3Pin フェニックス端子を採用し、産業設備や制御盤からの電源供給にも柔軟に対応できます。

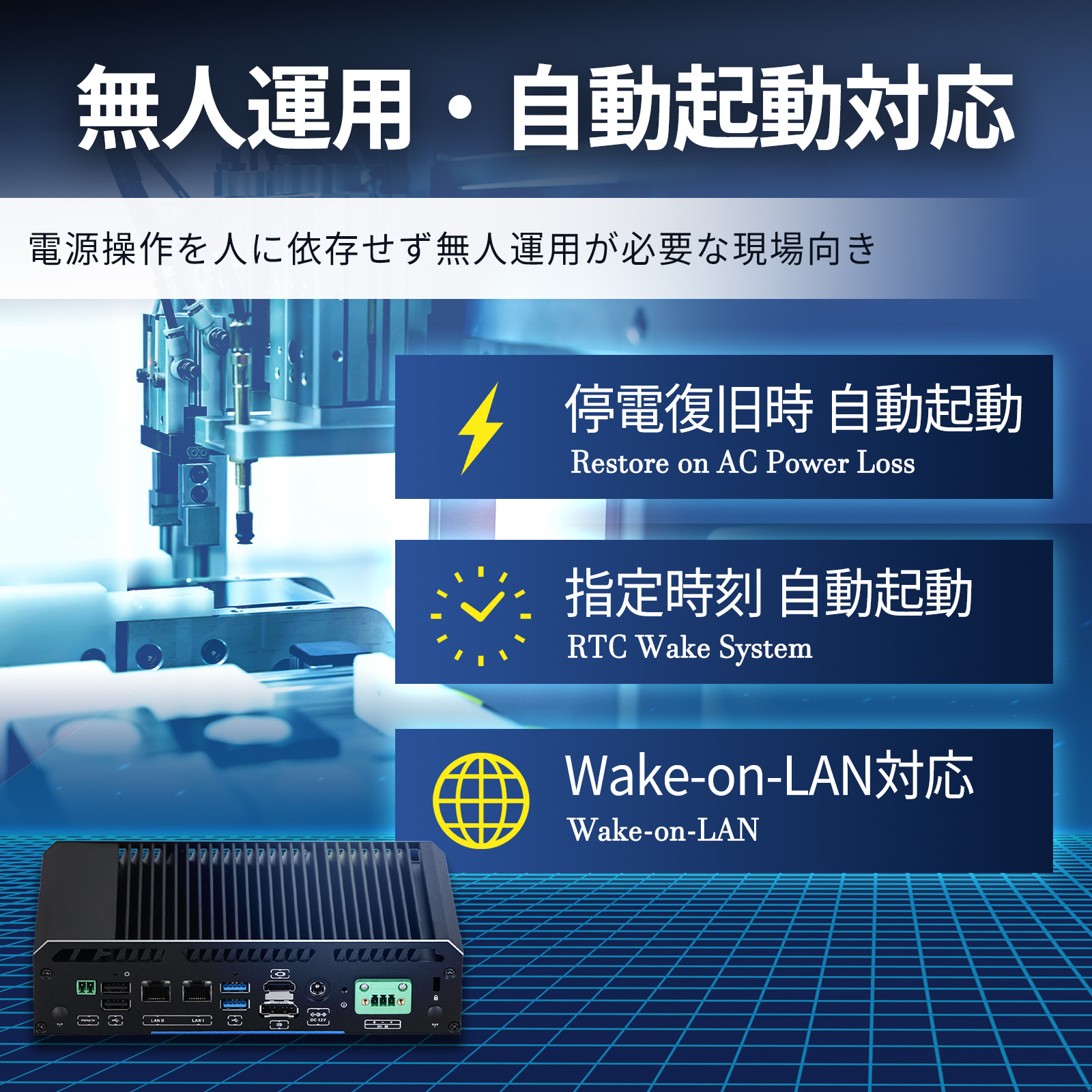

6．通電自動起動ハードウェアスイッチ搭載
電源投入時に自動起動する 専用ハードウェアスイッチを搭載。
BIOS設定を行わなくても、簡単かつ確実に無人運用や遠隔電源管理が可能です。

工業用PCにおける 2系統 1Gb 有線LANポートの存在意義
工業用PCに2つの1Gb有線LANポートを搭載する最大の理由は、ネットワークの分離・冗長化・設備直結を同時に実現できる点にあります。
1つ目のLANは、社内ネットワークやインターネット接続用として使用し、もう1つのLANは、PLC、工作機械、検査装置、制御盤などの装置専用ネットワークに直結することができます。
これにより、社内ネットワークと設備ネットワークを物理的に分離でき、セキュリティと通信の安定性が大きく向上します。
また、2ポートを使用した冗長化（フェイルオーバー）や負荷分散にも対応でき、1本のLANケーブルやスイッチに障害が発生しても、もう一方で通信を継続できるため、24時間稼働が求められる工場や生産ラインに非常に重要です。
さらに、設備用LANでは固定IPや専用プロトコル（Modbus TCP、PROFINET、EtherNet/IPなど）を使用することが多く、2つのLANを持つことでIT系ネットワークとOT（制御）ネットワークを安全に共存させることが可能になります。
このため、デュアルLANは工業用PCにおける必須仕様のひとつとされています。

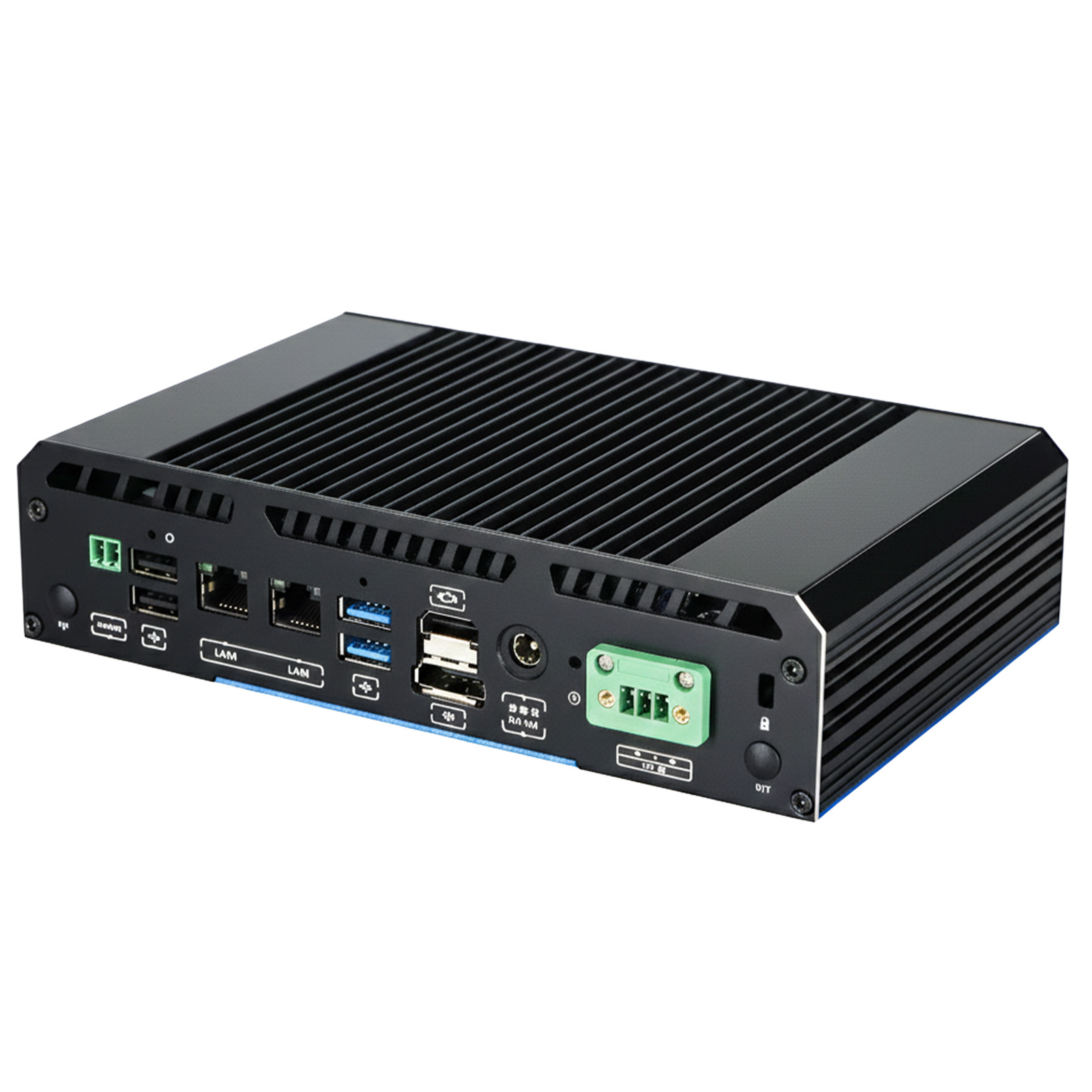

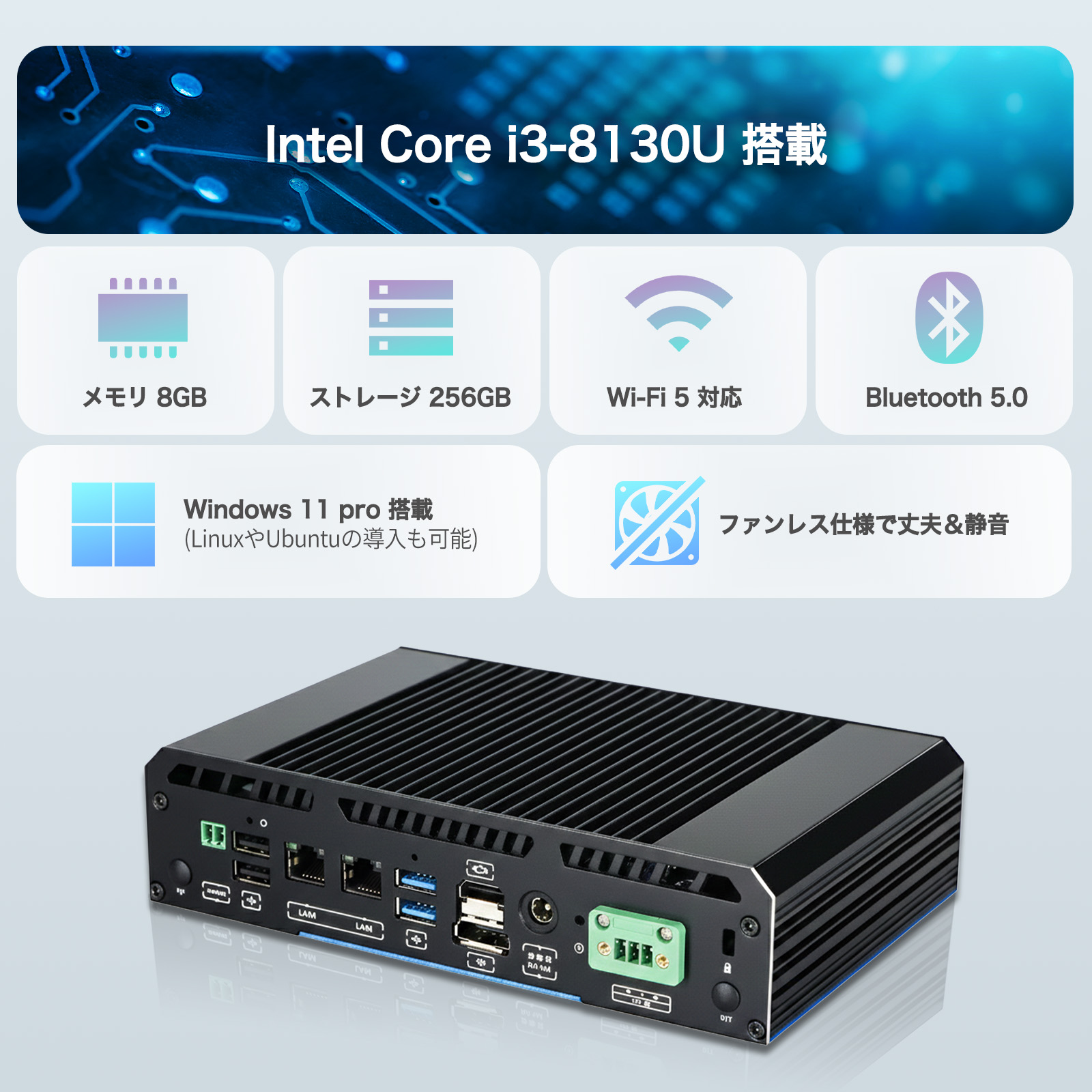

図中の緑色の端子には、3 組の 3 ピン・フェニックス（Phoenix）端子が搭載されており、外部電源を直接接続できる構造になっています。
これにより、制御盤や装置側の電源（DC 電源）からAC アダプターを使用せずに直接かつ安定した電力供給が可能となります。
この設計は、以下のような産業用途において特に重要な意味を持ちます。
・制御盤内設置
・FA（工場自動化）設備
・産業機械・検査装置
・車載機器・エッジコンピューティング用途

これらの環境では、DIN レール電源や 24V DC 電源が標準的に使われるため、フェニックス端子による直接給電は、配線の簡素化・信頼性向上・脱落防止に大きく貢献します。
つまり、この 3-PIN フェニックス端子は、本製品が本格的な産業用PCとして設計されていることを示す重要なポイントです。

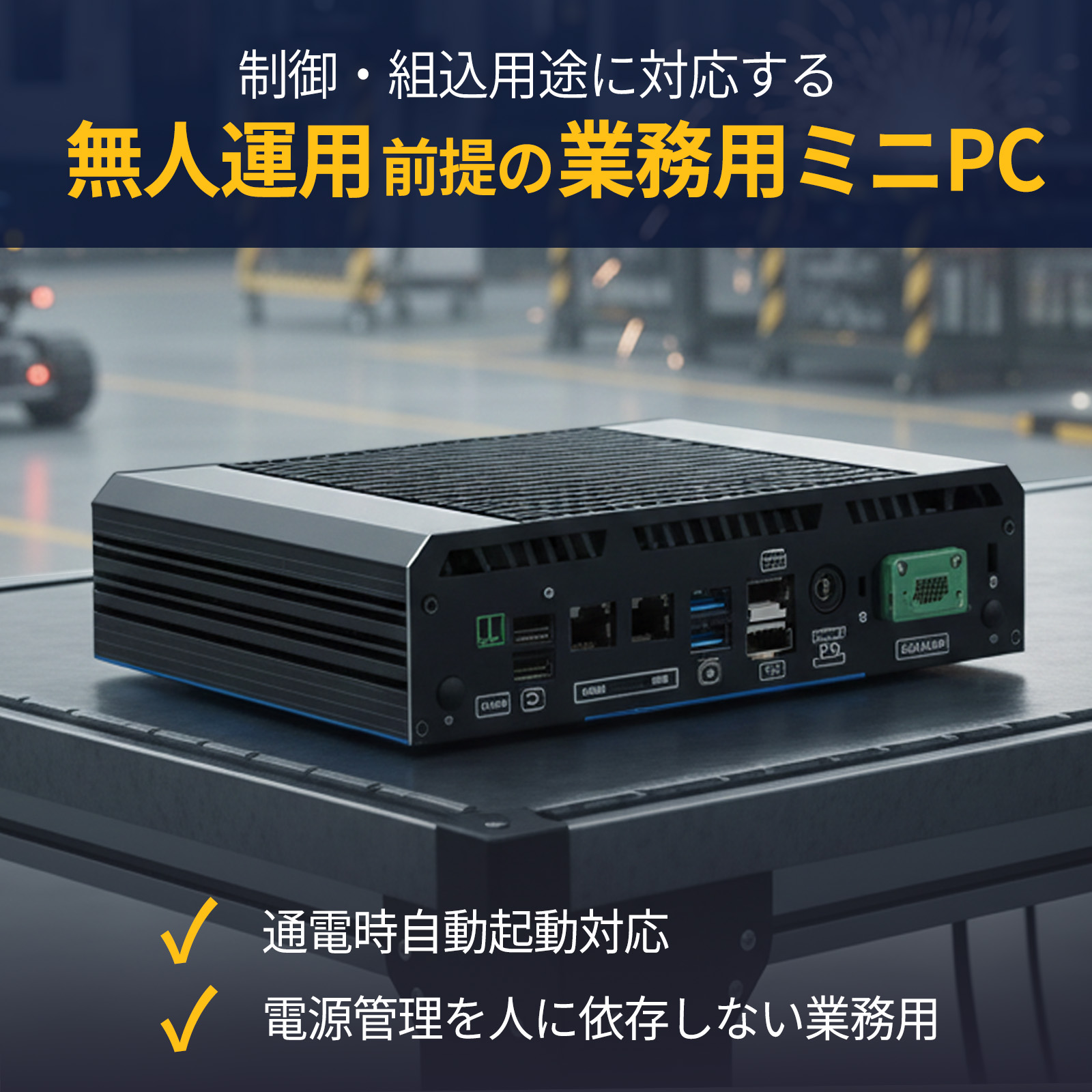

図中左側の緑色の 2PIN 端子 は、PC 電源スイッチ用の外部接続端子です。
この端子は、外部のスイッチや制御装置から PC の電源を遠隔操作できるようにするためのものです。 産業用途では、PC 本体が制御盤やラックの内部に設置されることが多く、前面の電源ボタンを直接押すことができないケースが多々あります。

この 2PIN 端子を使用することで、
・制御盤の外部スイッチ
・非常停止スイッチ
・PLC や制御リレー
・遠隔操作用スイッチ
などから PC の電源 ON／OFF を行うことが可能になり ます。

これにより、
・無人設備
・工場の制御システム
・産業機器組み込み用途
・サーバーラック内設置
といった環境でも、安全かつ確実に PC の電源管理が行えるようになります。
つまりこの端子は、「PC を産業機器の一部として組み込むための必須インターフェース」という役割を持っています。

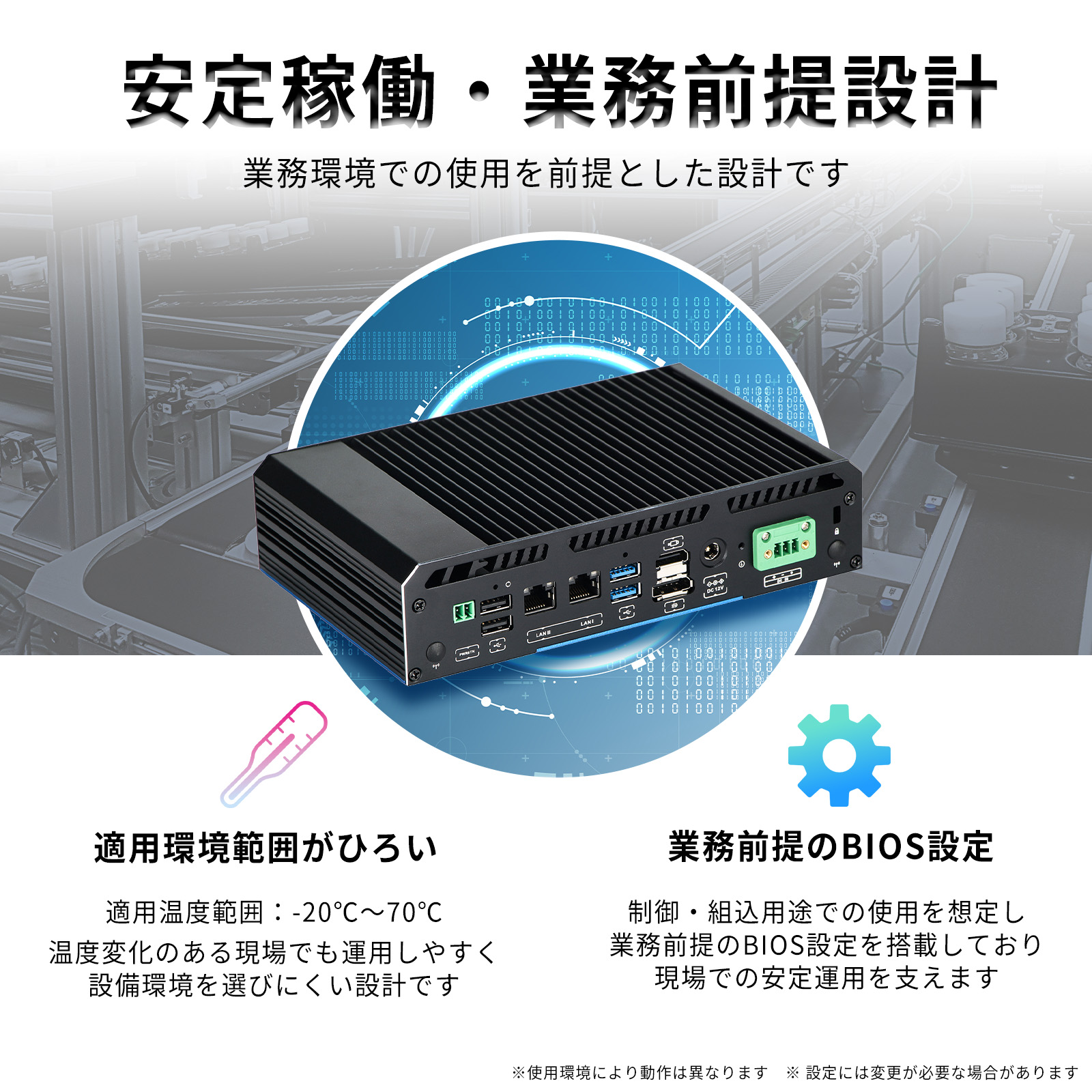

上記に加え、本製品は RTC、WOL、WDT（ウォッチドッグ）、PXE ブートなど、各種産業用途向け BIOS 機能にも対応しております。
詳細につきましては、紹介動画をご参照ください。
